Марка сталі: 2618a (Країна: Міжнародний)
Країна: Міжнародний
Стандарт: ISO
Група матеріалу: Кольорові сплави
Матеріал: Алюміній
Опис матеріалу
| джерело | ISO 209: 2007 / Алюміній і алюминиевые сплавы. Хімічний склад |
| Комментарий | Хімічний склад деформованого алюмінію та алюмінієвих сплавів у межах сфери застосування цього міжнародного стандарту визначено в документі: |
| — Міжнародні позначення сплавів і ліміти хімічного складу для кованого алюмінію та кованих алюмінієвих сплавів (теал лист). | |
| джерело | ISO 6361-2: 2014 / Листи, стрічки та плити з деформованого алюмінію та алюмінієвих сплавів. Часть 2. Механічні властивості |
| Комментарий | Хімічний склад відповідно до ISO 6361-5. |
| джерело | ISO 6361-5: 2011 / Листи, стрічки та плити з деформованого алюмінію та алюмінієвих сплавів. Часть 5. Хімічний склад |
Таблиці аналогів
| МАТЕРІАЛ | СТАНДАРТ | КРАЇНА / ВИРОБНИК | КАТЕГОРІЯ ЕКВІВАЛЕНТНОСТІ |
| 2618 | PA | Сполучені Штати/не визначено | Оригінал |
| 2618 | GB | Китай | Состав 100% |
| A 2618 FD | KS | Корея | Состав 100% |
| A 2618 FH | KS | Корея | Состав 100% |
| 2018 | MRS | Мексика | Состав 100% |
| 1242 | ГОСТ | Росія | Состав 100% |
| AK4-1ch | ГОСТ | Росія | Состав 100% |
| 2618 | 54E | Сполучені Штати/не визначено | Состав 100% |
| B 247 2618 | ASTM | Сполучені Штати/не визначено | Легований 100% |
| SB 247 2618 | ASME | Сполучені Штати/не визначено | Состав 100% |
| A 2618 FD | 235 | Японія | Состав 100% |
| A 2618 FH | 235 | Японія | Состав 100% |
| AN40 | PROPRIETARY | Otto Fuchs | Не вказано |
| 1140 | ГОСТ | Росія | Не вказано |
| 1141 | ГОСТ | Росія | Не вказано |
| AK4 | ГОСТ | Росія | Не вказано |
| AK4-1 | ГОСТ | Росія | Не вказано |
| A92618 | UNS | Сполучені Штати | Не вказано |
| EN AW-Al Cu2Mg1,5Ni | DIN | Німеччина | Склад 100% |
| AL-P2618A | EN | Європейський Союз | Склад 100% |
| AL-P2618A | ASD-STAN | Європейський Союз | Склад 100% |
| EN AW-2618A | EN | Європейський Союз | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | EN | Європейський Союз | Склад 100% |
| AL-2CuMgNi | UNE | Іспанія | Склад 100% |
| AL-P2618A | UNE | Іспанія | Склад 100% |
| EN AW-2618A | UNE | Іспанія | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | UNE | Іспанія | Склад 100% |
| L-3171 | UNI | Італія | Склад 100% |
| AL-P2618A | UNI | Італія | Склад 100% |
| EN AW-2618A | UNI | Італія | Склад 100% |
| 2618A | GB | Китай | Склад 100% |
| AL-P2618A | NEN | Нідерланди | Склад 100% |
| EN AW-2618A | NEN | Нідерланди | Склад 100% |
| AL-P2618A | NS | Нідерланди | Склад 100% |
| EN AW-2618A | NS | Норвегія | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | NS | Норвегія | Склад 100% |
| AL-P2618A | PN | Польща | Склад 100% |
| EN AW-2618A | PN | Польща | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | PN | Польща | Склад 100% |
| AL-P2618A | NP | Португалія | Склад 100% |
| EN AW-2618A | NP | Португалія | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | NP | Португалія | Склад 100% |
| AL-P2618A | ASRO | Румунія | Склад 100% |
| EN AW-2618A | ASRO | Румунія | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | ASRO | Румунія | Склад 100% |
| B12618 | UNS | Сполучені Штати Америки | Склад 100% |
| AL-P2618A | TS | Туреччина | Склад 100% |
| EN AW-2618A | TS | Туреччина | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | TS | Туреччина | Склад 100% |
| AL-P2618A | SFS | Фінляндія | Склад 100% |
| EN AW-2618A | SFS | Фінляндія | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | SFS | Фінляндія | Склад 100% |
| 2618A & Pl | Франція | Склад 100% | |
| 2618A | AFNOR NF | Франція | Склад 100% |
| 2618A | Франція | Склад 100% | |
| AL-U2GN/A-Z1 | AIR | Франція | Склад 100% |
| AL-Cu2MgNiA | AFNOR NF | Франція | Склад 100% |
| AL-P2618A | AFNOR NF | Франція | Склад 100% |
| AU2GN | AIR | Франція | Склад 100% |
| EN AW-2618A | AFNOR NF | Франція | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | AFNOR NF | Франція | Склад 100% |
| AL-P2618A | CSN | Чеська республіка | Склад 100% |
| EN AW-2618A | CSN | Чеська республіка | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | CSN | Чеська республіка | Склад 100% |
| AL-P2618A | SNV | Швейцарія | Склад 100% |
| EN AW-2618A | SNV | Швейцарія | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | SNV | Швейцарія | Склад 100% |
| AL-P2618A | SS | Швеція | Склад 100% |
| EN AW-2618A | SS | Швеція | Склад 100% |
| EN AW-Al Cu2Mg1,5Ni | SS | Швеція | Склад 100% |
| мар.24 | WL | Німеччина | Неявні |
| A92618 | UNS | Сполучені Штати | Неявні |
| HF 16 | B.S. | Великобританія | SmartCross |
Склад
| КРИТЕРІЙ | ЗНАЧЕННЯ | ОДИНИЦЯ | ПРИМІТКА | ПРИМІТКА | КРИТИЧНА СИРОВИНА/КОНФЛІКТНІ МІНЕРАЛИ |
| Al | Залишок | 7429-90-5 | — | ||
| Cu | 1.8 — 2.7 | % | 7440-50-8 | Вказано у переліку | |
| Fe | 0.9 – 1.4 | % | 7439-89-6 | — | |
| Mg | 1.2 – 1.8 | % | 7439-95-4 | Вказано у переліку | |
| Mn | ≤ 0.25 | % | 7439-96-5 | Вказано у переліку | |
| Ni | 0.8 – 1.4 | % | 7440-02-0 | Вказано у переліку | |
| Other each | ≤ 0.05 | % | — | — | |
| Інші total | ≤ 0.15 | % | — | — | |
| Si | 0.15 – 0.25 | % | 7440-21-3 | Вказано у переліку | |
| Ti | ≤ 0.20 | % | 7440-32-6 | Вказано у переліку | |
| Ti+Zr | ≤ 0.25 | % | — | Вказано у переліку | |
| Zn | ≤ 0.15 | % | 7440-66-6 | — |
Механічні властивості
Межа текучості, Rp0.2 ≥ 360 МПа
Межа міцності ≥ 395 МПа
Відносне подовження, A ≥ 4 %
Металографія

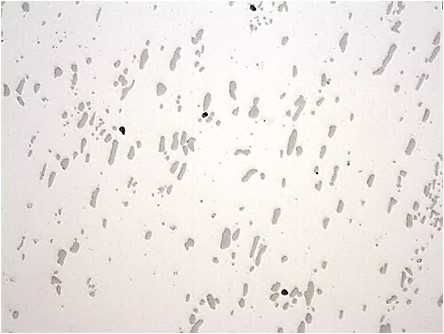

Розчинено і штучно зістарено (T6); Частинки AlCuFeNi (сірі-рожеві) та чорні глобулярні частинки Mg2Si (позначені стрілками), рівномірно розподілені в матриці α-Al; Не травлений зразок; Код зразка: P7.2.

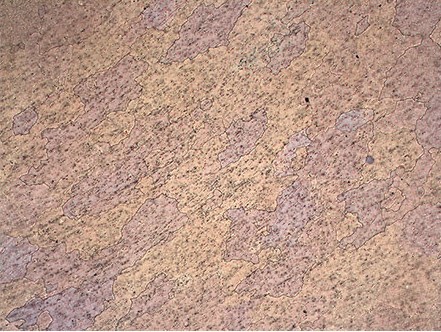

Розчинено і штучно зістарено (T6); Інтерметалічні сполуки рівномірно розподілені в матриці α-Al, не видно при цьому збільшенні; HF 0,5%; Код зразка: P7.2.

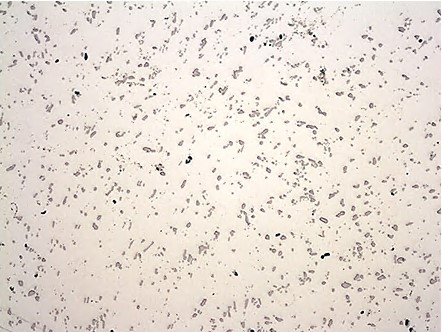

Розчинено і штучно зістарено (T6); Численні частинки AlCuFeNi (сірі-рожеві), рівномірно розподілені в матриці α-Al. Чорні глобулярні частинки Mg2Si (позначені стрілками); Не травлений зразок; Код зразка: P7.2; Твердість: 135 HV10; Виріб: гаряче штампування; Зразок взято з поверхні у поздовжньому напрямку.

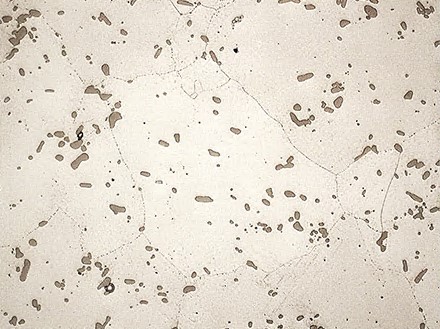

Розчинено і штучно зістарено (T6); Численні сірі-коричневі частинки AlCuFeNi, рівномірно розподілені в матриці α-Al; HF 0,5%; Код зразка: P7.2.

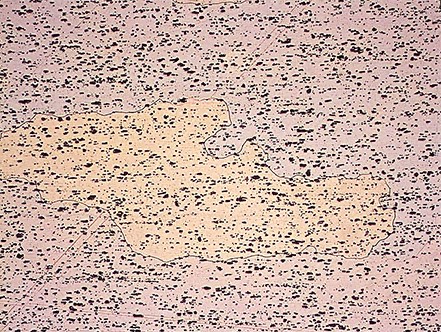

Зварний стан (F); Темно-коричневі частинки AlCuFeNi, рівномірно розподілені в матриці α-Al; HF 0,5%; Код зразка: P7.1.
Зварний стан (F); Дрібні рівномірно розподілені інтерметалічні сполуки в матриці α-Al; NaOH 10%; Код зразка: P7.1.

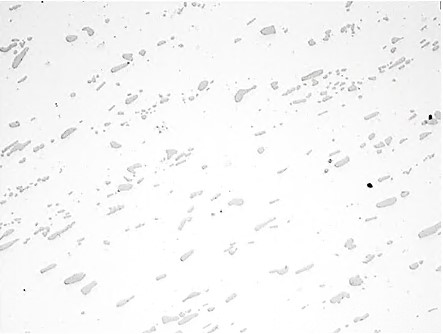

Зварний стан (F); Сірі частинки AlCuFeNi, рівномірно розподілені в матриці α-Al; Не травлений зразок; Код зразка: P7.1.
Зварний стан (F); Інтерметалічні сполуки (дуже темно-коричневі), рівномірно розподілені в матриці α-Al; NaOH 10%; Код зразка: P7.1.

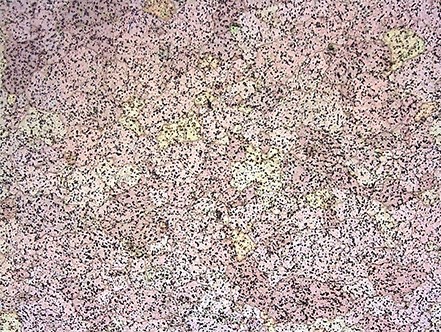

Зварний стан (F); Інтерметалічні сполуки рівномірно розподілені в матриці α-Al, не видно при цьому збільшенні. Видимі неоднорідні полігональні зерна матриці α-Al; HF 0,5%; Код зразка: P7.1.
Зварний стан (F); Інтерметалічні сполуки рівномірно розподілені в матриці α-Al, не всі видимі при цьому збільшенні; Не травлений зразок; Код зразка: P7.1; Твердість: 120 HV10; Виріб: гаряче штампування.

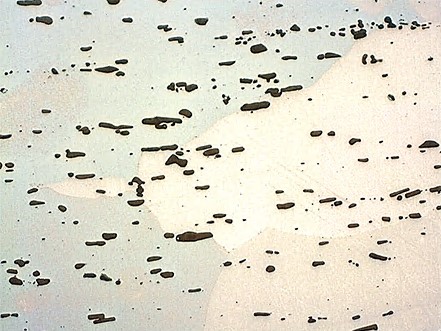

Зварний стан (F); Численні темно-коричневі частинки AlCuFeNi, рівномірно розподілені в матриці α-Al; NaOH 10%; Код зразка: P7.1.
