Марка сталі: 3.1325 (Країна: Німеччина)
Країна: Німеччина
Стандарт: DIN
Група матеріалу: Кольорові сплави
Матеріал: Алюміній
Опис матеріалу
| джерело | ISO 209: 2007 / Алюміній і алюминиевые сплавы. Хімічний склад | |||
| Комментарий | Хімічний склад деформованого алюмінію та алюмінієвих сплавів у межах сфери застосування цього міжнародного стандарту визначено в документі: | |||
| — Міжнародні позначення сплавів і ліміти хімічного складу для кованого алюмінію та кованих алюмінієвих сплавів (теал лист). | ||||
| джерело | ISO 6363-2: 2022 / Деформований алюміній та алюмінієві сплави. Холоднотягнуті прутки, труби та дріт. Частина 2. Механічні властивості. | |||
| Комментарий | Застосовується до виробів, які екструдуються, а потім холодно витягуються. | |||
| Применение | Для загального машинобудування (крім авіаційних заклепок). | |||
| джерело | ISO 6362-2: 2022 / Екструдовані прутки, труби та профілі з кованого алюмінію та алюмінієвих сплавів. Частина 2. Механічні властивості. | |||
| Комментарий | Хімічний склад згідно 6362-7. | |||
| Применение | Для загального машинобудування. | |||
| джерело | ISO 6362-7: 2022 / Деформовані алюминий и алюминиевые сплавы. Екструдовані прутки/стержні, труби і профілі. Часть 7. Хімічний склад | |||
| джерело | ISO 6361-5: 2011 / Листи, стрічки та плити з деформованого алюмінію та алюмінієвих сплавів. Часть 5. Хімічний склад | |||
| джерело | ISO 6361-2: 2014 / Листи, стрічки та плити з деформованого алюмінію та алюмінієвих сплавів. Часть 2. Механічні властивості | |||
| Комментарий | Хімічний склад відповідно до ISO 6361-5. | |||
| джерело | ISO/R 2147: 1971 / Алюмінієві сплави. Образцы, полученные литьем в песчаные формы. Механические свойства; Замінено: ISO 3522:1984 | |||
| джерело | ISO/TR 2136: 1977 / Алюміній і алюминиевые сплавы деформируемые. Прокатные изделия. Механические свойства.; Отменено | |||
Таблиці аналогів
| МАТЕРІАЛ | СТАНДАРТ | КРАЇНА / ВИРОБНИК | КАТЕГОРІЯ ЕКВІВАЛЕНТНОСТІ |
| AL4 | ISO | Міжнародна | Офіційні |
| AlCu4MgSi | ISO | Міжнародна | Офіційні |
| 2017 | AA | Сполучені Штати | Офіційні |
| AL4 | ONORM | Австрія | Склад 100% |
| AL4 | NBN | Бельгія | Склад 100% |
| AL4 | BDS | Болгарія | Склад 100% |
| 2017 | NBR | Бразилія | Склад 100% |
| AL4 | B.S. | Великобританія | Склад 100% |
| AL4 | MSZ | Угорщина | Склад 100% |
| AL4 | DIN | Німеччина | Склад 100% |
| AL4 | UNE | Іспанія | Склад 100% |
| AL4 | UNI | Італія | Склад 100% |
| 2017 | GB | Китай | Склад 100% |
| 2017 | GJB | Китай | Склад 100% |
| 2017 | KS | Корея | Склад 100% |
| A 2017 | KS | Корея | Склад 100% |
| A 2017 FD | KS | Корея | Склад 100% |
| A 2017 S | KS | Корея | Склад 100% |
| A 2017 T | KS | Корея | Склад 100% |
| A2017P | KS | Корея | Склад 100% |
| AlCu4MgSi | KS | Корея | Склад 100% |
| 2017 | MS | Малайзія | Склад 100% |
| 2017 | NMX | Мексика | Склад 100% |
| AL4 | NEN | Нідерланди | Склад 100% |
| AL4 | NS | Норвегія | Склад 100% |
| AL4 | PN | Польща | Склад 100% |
| AL4 | NP | Португалія | Склад 100% |
| D1 | GOST | Росія | Склад 100% |
| AL4 | ASRO | Румунія | Склад 100% |
| 2017 | SAE | Сполучені Штати | Склад 100% |
| B 221 2017 | ASTM | Сполучені Штати | Склад 100% |
| B 275 2017 | ASTM | Сполучені Штати | Склад 100% |
| B 275 CM41A | ASTM | Сполучені Штати | Склад 100% |
| B 316 2017 | ASTM | Сполучені Штати | Склад 100% |
| SB-211 2017 | ASME | Сполучені Штати | Склад 100% |
| AL4 | TS | Туреччина | Склад 100% |
| AL4 | SFS | Фінляндія | Склад 100% |
| AL4 | AFNOR NF | Франція | Склад 100% |
| AL4 | CSN | Чеська республіка | Склад 100% |
| AL4 | SNV | Швейцарія | Склад 100% |
| AL4 | SS | Швеція | Склад 100% |
| 2017 | JIS | Японія | Склад 100% |
| A 2017 BD | JIS | Японія | Склад 100% |
| A 2017 BE | JIS | Японія | Склад 100% |
| A 2017 FD | JIS | Японія | Склад 100% |
| A 2017 W | JIS | Японія | Склад 100% |
| A 2017P | JIS | Японія | Склад 100% |
| A 2017T | JIS | Японія | Склад 100% |
| AK13 | PROPRIETARY | Otto Fuchs KG | Неявні |
| AK15 | PROPRIETARY | Otto Fuchs KG | Неявні |
| ETTIAL-22 | PROPRIETARY | Eti Alüminyum | Неявні |
| AlCu4MgSi | ONORM | Австрія | Неявні |
| AlCu4MgSi | NBN | Бельгія | Неявні |
| AlCu4MgSi | BDS | Болгарія | Неявні |
| AlCu4MgSi | B.S. | Великобританія | Неявні |
| AlCu4MgSi | MSZ | Угорщина | Неявні |
| 3.1325 | DIN | Німеччина | Неявні |
| AlCu4MgSi | DIN | Німеччина | Неявні |
| AlCuMg1 | DIN | Німеччина | Неявні |
| AL4 | EN | Європейський Союз | |
| AlCu4MgSi | EN | Європейський Союз | Неявні |
| AlCu4MgSi | UNE | Іспанія | Неявні |
| AlCu4MgSi | UNI | Італія | Неявні |
| AlCu4MgSi | NEN | Нідерланди | Неявні |
| AlCu4MgSi | NS | Норвегія | Неявні |
| AlCu4Mg1 | PN | Польща | Неявні |
| AlCu4Mg1 | PN | Польща | Неявні |
| PA6 | PN | Польща | Неявні |
| AlCu4MgSi | NP | Португалія | Неявні |
| 1110 | GOST | Росія | Неявні |
| AlCu4MgSi | ASRO | Румунія | Неявні |
| 2017A | AA | Сполучені Штати | Неявні |
| A92017 | UNS | Сполучені Штати | Неявні |
| AlCu4MgSi | TS | Туреччина | Неявні |
| AlCu4MgSi | SFS | Фінляндія | Неявні |
| AlCu4MgSi | AFNOR NF | Франція | Неявні |
| AlCu4MgSi | CSN | Чеська республіка | Неявні |
| AlCu4MgSi | SNV | Швейцарія | Неявні |
| AlCu4MgSi | SS | Швеція | Неявні |
| 2017A | JIS | Японія | |
| AL4 | ISO | Міжнародна | Офіційні |
| AlCu4MgSi | ISO | Міжнародна | Офіційні |
| 2017 | AA | Сполучені Штати | Офіційні |
| AL4 | ONORM | Австрія | Склад 100% |
Склад
| КРИТЕРІЙ | ЗНАЧЕННЯ | ОДИНИЦЯ | ПРИМІТКА | ПРИМІТКА | КРИТИЧНА СИРОВИНА/КОНФЛІКТНІ МІНЕРАЛИ |
| Al | Залишок | 7429-90-5 | |||
| Cr | ≤ 0.1000 | % | 7440-47-3 | — | |
| Cu | 3.5000 – 4.5000 | % | 7440-50-8 | Вказано у переліку | |
| Fe | ≤ 0.7000 | % | 7439-89-6 | — | |
| Mg | 0.4000 – 0.8000 | % | 7439-95-4 | Вказано у переліку | |
| Mn | 0.4000 – 1.0000 | % | 7439-96-5 | Вказано у переліку | |
| Other each | ≤ 0.0500 | % | — | — | |
| Інші total | ≤ 0.1500 | % | — | — | |
| Si | 0.2000 – 0.8000 | % | 7440-21-3 | Вказано у переліку | |
| Ti | ≤ 0.1500 | % | 7440-32-6 | Вказано у переліку | |
| Ti+Zr | ≤ 0.2000 | % | — | Вказано у переліку | |
| Zn | ≤ 0.2500 | % | 7440-66-6 |
Механічні властивості
Межа текучості, Rp0.2 ≥ 110 МПа
Межа міцності ≥ 205 — 275 МПа
Відносне подовження, A ≥ 8 %

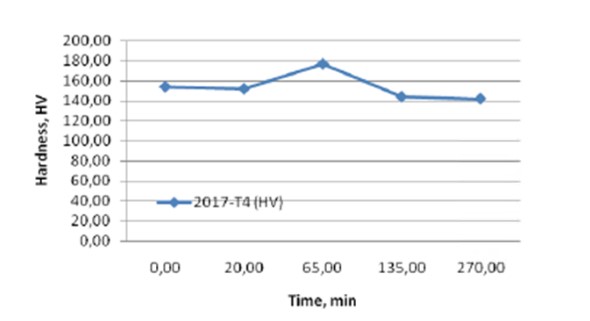

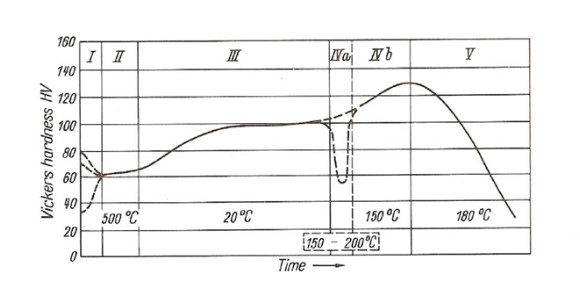

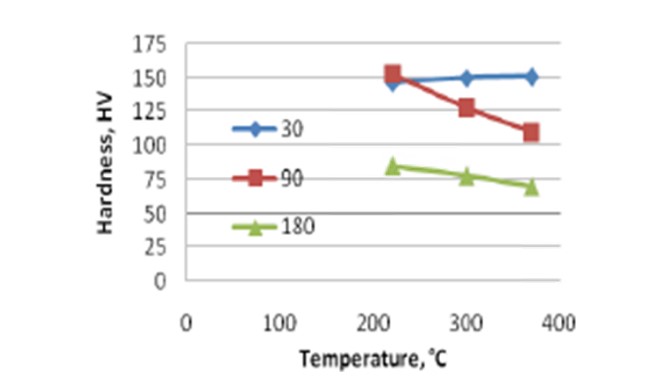

Термообробка
Металографія

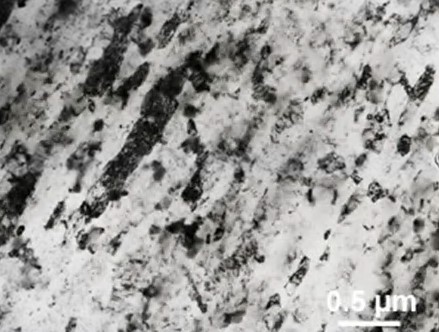

Спільне з'єднання прокаткою (ARB) та відпал; Precipitates of Cu in aluminum matrix; Корродований; ARB зразок для випробувань після чотирьох циклів; RD-крен напрямок
